产品名称：侧面磨床
型号：JSG

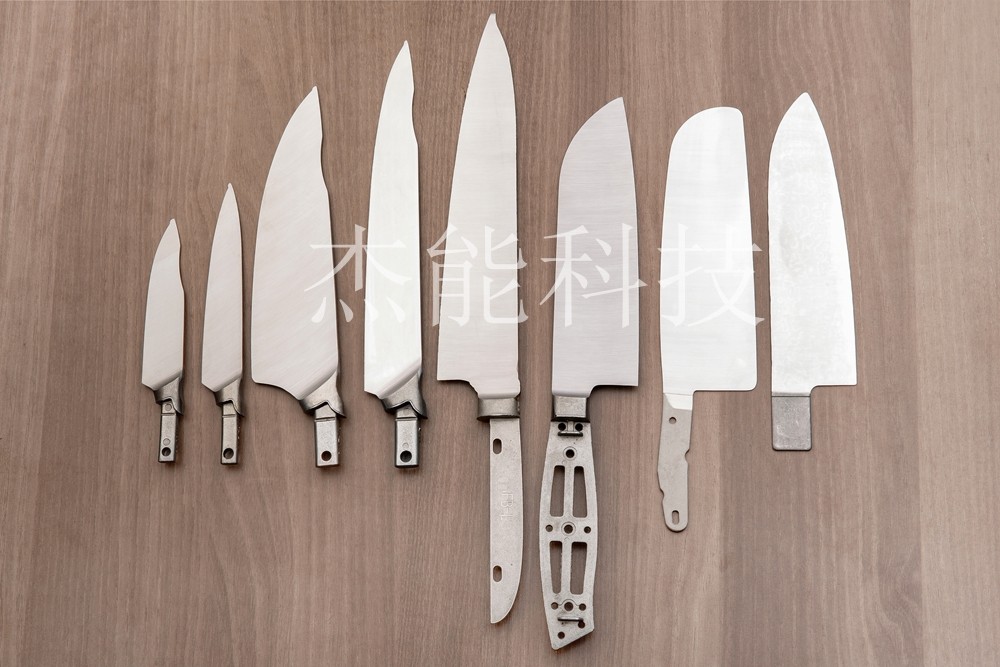

功能及用途：适用于各种刀类、剪类、工具产品的侧面磨削。
■高刚性机体结构
■三轴导轨采用表面淬火后磨削工艺
■皮带式专用磨床主轴，功率11 kw /15kw/18.5 kw /22 kw
■XY轴行程400 mm *190mm
■B轴分度180°
■快速位移30*30M/ mm
■砂轮形势：筒形砂轮（∅450 /350mm *125mm∅）
■旋转工作台尺寸∅200mm
■精密砂轮磨损检测自动补偿装置
■可选配砂轮自动成型修整装置
■可选配自动上下料系统
| 产品型号 | JSG-460 | JSG-350 | JSG-250 | JSG-200 |
| 工作台行程 | 400mm | 400mm | 300mm | 300mm |
| 磨削最小R角 | / | / | / | / |
| 工作台尺寸 | 450mm *1200mm | 450mm *1200mm | 300mm *100mm | 250 mm *80 mm |
| 砂轮盘至工作面距离 | 210 mm | 210 mm | 200mm | 190 mm |
| 控制系统 | Genon/ Rexroth | Genon/ Rexroth | Genon/ Rexroth | Genon/ Rexroth |
| 控制轴速 | 四轴/五轴 | 四轴/五轴 | 四轴/五轴 | 四轴/五轴 |
| 主轴电机 | 11 kw /15kw/18.5 kw /22 kw | 11 kw /15kw/18.5 kw | 5.5/7.5 kw /11 kw | 5.5 kw /7.5 kw |
| 伺服电机 | 松下/安川/汇川/ Rexroth | 松下/安川/汇川/ Rexroth | 松下/安川/汇川/ Rexroth | 松下/安川/汇川/ Rexroth |
| 主轴转速 | 1350/1500rpm | 1500/1650rpm | 2000/2500rpm | 2500/3000rpm |
| 主轴连结方式 | 皮带式 | 皮带式 | 皮带式 | 皮带式 |
| 主轴轴承外径 | ∅200mm | ∅200mm | ∅140mm | ∅140mm |
| 工作台快速位移速度 | 30M/min | 30 M/min | 30M/min | 30 M/min |
| 切削进给速度 | 1-15000mm/min | 1-15000mm/min | 1-15000mm/min | 1-15000mm/min |
| 滚珠螺杆规格 | ∅32 P12，C3精密级 | ∅32 P12，C3精密级 | ∅25 P12，C3精密级 | ∅25 P12，C3精密级 |
| 螺杆轴承支承 | 精密轴承 | 精密轴承 | 精密轴承 | 精密轴承 |
| 自动润滑系统 | 油脂容积式 4L | 油脂容积式4L | 油脂容积式 4L | 油脂容积式4L |
| 整机最高容量 | 35Kva | 30 Kva | 15 Kva | 10 Kva |
| 气压需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 设备尺寸(mm) | 4200*3000*2000 | 4000*2500*2000 | 2600*2200*2000 | 2300*1850*2300 |
| 设备重量 | 2800KG | 2600KG | 1800KG | 1600KG |
