产品名称：圆弧磨床
型 号：JAG

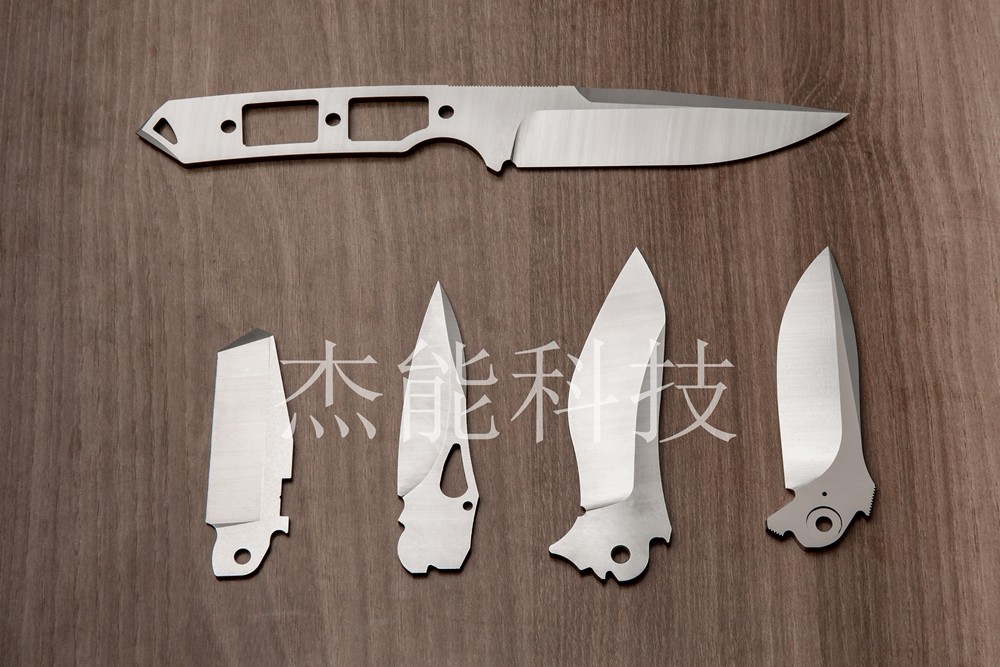

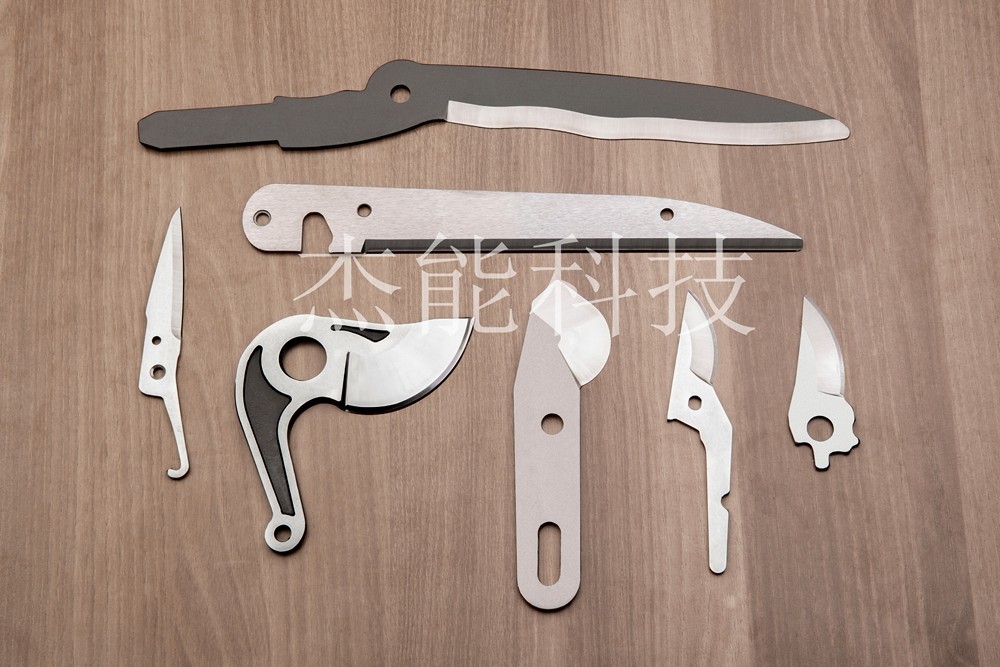

功能及用途：适用于修枝机、树篱剪、轴类、手动工具、圆刀、水管剪等类似零件的弯刀磨削。
■高刚性机体结构
■四轴导轨采用表面淬火后磨削工艺
■皮带式专用磨床主轴，功率11 kw /15kw/18.5 kw /22 kw
■XY轴行程400 mm *190mm
■AB轴分度270°*180°
■快速位移30*30M/ mm
■砂轮形式：筒形砂轮（∅450 /350mm *125mm）
■工作台尺寸∅200mm
■精密砂轮磨损检测自动补偿装置
■可选配砂轮自动成型修整装置
■可选配自动上下料系统
| 产品型号 | JAG-460 | JAG-350 |
| 工作台行程 | 400mm | 400mm |
| 磨削最小R角 | / | / |
| 工作台尺寸 | ∅200mm | ∅200mm |
| 砂轮盘至工作面距离 | 200 mm | 200 mm |
| 控制系统 | Genon/ Rexroth | Genon/ Rexroth |
| 控制轴速 | 四轴/五轴 | 四轴/五轴 |
| 主轴电机 | 11 kw /15kw/18.5 kw /22 kw | 11 kw /15kw/18.5 kw |
| 伺服电机 | 松下/安川/汇川/ Rexroth | 松下/安川/汇川/ Rexroth |
| 主轴转速 | 1350/1500rpm | 1500/1800 rpm |
| 主轴连结方式 | 皮带式 | 皮带式 |
| 主轴轴承外径 | ∅200mm | ∅200mm |
| 工作台快速位移速度 | 30M/min | 30 M/min |
| 切削进给速度 | 1-15000 mm/min | 1-15000 mm/min |
| 滚珠螺杆规格 | ∅32 P12，C3精密级 | ∅32 P12，C3精密级 |
| 螺杆轴承支承 | 精密轴承 | 精密轴承 |
| 自动润滑系统 | 油脂容积式 4L | 油脂容积式4L |
| 整机最高容量 | 35 Kva | 30 Kva |
| 气压需求 | 5-8 Kg/cm2 | 5-8 Kg/cm2 |
| 设备尺寸(mm) | 2000*2500*2000 | 1700*2000*1600 |
| 设备重量 | 2800KG | 2600KG |
